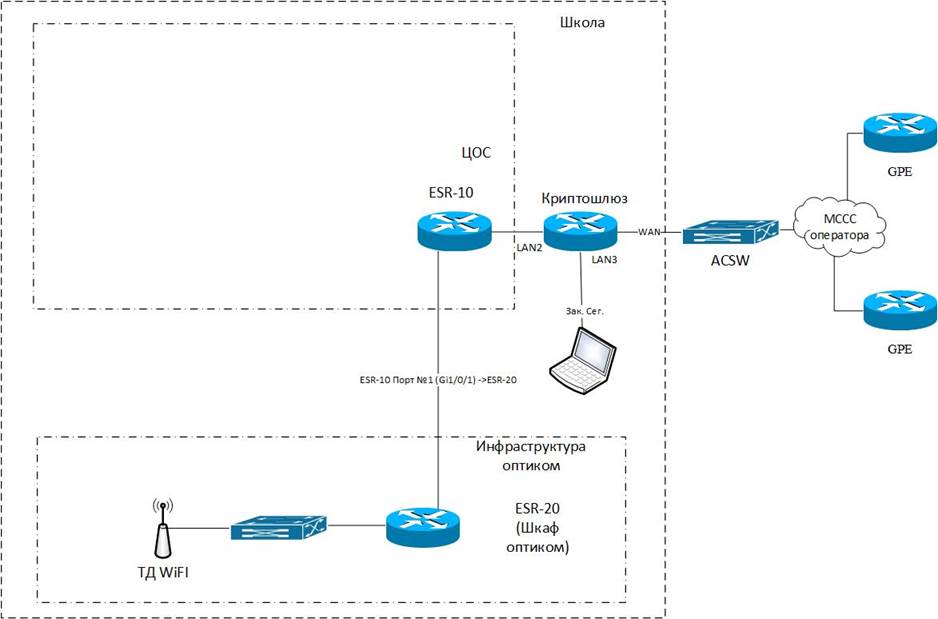

Схема подключения сети ЕСПД к сети Оптиком

Настройка оборудования ESR-10 для интеграции с сетью ЕСПД и сетью Оптиком (ESR-20)

Для подготовки файла конфигурации для ESR-10 необходимо с портала ЦОС 2021 (ab.ru) скачать файл конфигурации для ESR-10 для соответствующего объекта ЦОС.

Инструкция с примером конфигурации:

esr-espd-r054-s0939.cfg

esr-espd-r054-s0939.docx

Приложение_№1_233_школы_с_кодами_РТК.xlsx

Школы+ИК_IP_план_2022-06-10.xlsx

esr-10_r054-s0943.txt

После того, как будет сконфигурирован ESR-10 под школы Оптиком назначения портов следующие:

interface gigabitethernet 1/0/1 Порт №1 в сторону оборудования Оптиком (ESR-20)

interface gigabitethernet 1/0/2 Порт №2 в сторону оборудования ЦОС

interface gigabitethernet 1/0/3 Порт №3 в сторону оборудования ЦОС

interface gigabitethernet 1/0/4 Порт №4 в сторону оборудования КШ

interface gigabitethernet 1/0/5 Порт №5 оптический в сторону оборудования ЦОС

interface gigabitethernet 1/0/6 Порт №6 оптический в сторону оборудования ЦОС

Если на объекте подрядчиком строится/построена инфраструктура ЦОС, то необходимо проложить кабель UTP от шкафа, где размещается оборудование ESR-10 до оборудования Облцит/Оптиком ESR-20. Если подрядчиком уже установлен ESR-10, новый ESR-10 устанавливать не нужно. Мы будем перенастраивать установленный ESR-10.

Если на объекте подрядчик не приступил строительству инфраструктуры ЦОС, то необходимо связаться с подрядчиком и согласовать место где будет установлен шкаф ЦОС в котором согласно проекта планируется размещать оборудование ESR-10, видеорегистратор. В качестве примера прикладываю один из проектов (стр. 7, 9 место установки шкафа ЦОС второй этаж). Если сейчас шкаф ЦОС отсутствует необходимо будет разместить ESR-10 рядом с оборудованием КШ, при этом необходимо будет предусмотреть после установки шкафа перенос ESR-10 в шкаф ЦОС. Если подрядчиком уже установлен шкаф ЦОС то кабель UTP прокладываем от шкафа ЦОС до шкафа с оборудованием Облцит/Оптиком ESR-20.

Инструкция по настройке АРМ Инструкция_по_подключению_АРМ_СЗО_к_сети_ЕСПД_v.25.docx

ЕСПД и ЦОС.

ЕСПД – виртуальная частная сеть обеспечивающая доступ социально-значимых объектов к информационным системам и к сети Интернет, а также передачу данных при предоставлении доступа к информационным системам и к сети Интернет, развернутая в соответствии с проектом в части Модели угроз безопасности информации с федеральными органами, уполномоченными в области безопасности и защиты информации. Простым языком ЕСПД – это сеть для обеспечения доступа в Интернет. К сети ЕСПД в СОШ подключаются:

2. АРМ административно-хозяйственного и педагогического состава без компонента «контент-фильтрации».

3. АРМ – закрытого сегмента для работы с персональными данными.

В ЕСПД (классической) используется статическая ip-адресация, где за каждым АРМ закреплен постоянный ip адрес. На всех АРМ подключенных к сети ЕСПД должен быть настроен строго статический ip-адрес из выделенного диапазона открытого сегмента. Чтобы открыть доступ к необходимым заблокированным ресурсам на АРМ/устройств СЗО, со стороны СЗО необходимо направить заявку в техническую поддержку ЕСПД на электронную почту оперативного дежурного СЦ Министерства цифрового развития mcszo@digital.gov.ru. В заявке требуется указать: адрес СЗО, IP-адреса ресурсов, протоколы и порты назначения, до которых должен быть предоставлен доступ без контент-фильтрации.

Важно! В соответствии с ГК, в рамках предоставления услуги ЕСПД, не предусматривается открытие свободного доступа из сети Интернет к ресурсам СЗО, в связи с чем возможны случаи, когда работа тех или иных систем через сеть ЕСПД невозможна (например: СКУД).

ЦОС (Ростелеком)=ИТ-инфраструктура (Минцифра НСО) – это услуга по обеспечению функционирования Оборудования ранее сформированной ИТ-инфраструктуры в государственных и муниципальных общеобразовательных организациях, реализующих программы общего образования. Простым языком – ЦОС - это сеть Wi-Fi (авторизация ЕСИА) + камеры на входные группы, с хранением данных на локальный носитель(регистратор).

ЦОС является дальнейшим развитием проекта ЕСПД. В рамках ЦОС обеспечивается создание в образовательных учреждениях инфраструктуры из Wi-Fi точек доступа с авторизацией пользователей через портал гос. услуг (ЕСИА) и системы видеонаблюдения входных групп. При этом для передачи данных используются каналы ЕСПД. Указанные сервисы полностью совместимы, т.к. являются частью единого технического решения.

1. АРМ (стационарные ПК, ноутбуки), расположенных в учебных классах и участвующих в образовательном процессе с доступом к ним учеников образовательного учреждения через криптомаршрутизатор установленный в учреждении. АРМ расположенные в учебных классах функционируют с компонентом «контент-фильтрации». В сети ЦОС при настройке АРМ настраивается статический IP адрес из подсети LAN открытого сегмента, орг.технике и устройствах не поддерживающих получение IP-адресов по DHCP. Если устройства поддерживают получение IP-адреса, устройства могут быть настроены автоматически от сервера DHCP. Сервер DHCP должен быть единственным в сети СОШ.

2. АРМ административно-хозяйственного и педагогического состава без компонента «контент-фильтрации». В сети ЦОС при настройке АРМ административно-хозяйственного и педагогического состава, настраивается статический IP адрес из подсети LAN открытого сегмента, орг.технике и устройствах не поддерживающих получение IP-адресов по DHCP. Обязательная авторизоваться через ЕСИА. При открытии браузера пользователя перенаправляет на сайт https://esia.gosuslugi.ru, где ему необходимо ввести свои данные учётной записи. Учётная запись должна быть верифицирована (должна быть подтверждена и привязана в ЕСИА к ОО через ОГРН ОО), в противном случае пользователь получит ошибку. Чтобы открыть (получить) доступ к необходимым заблокированным ресурсам на АРМ/устройств СЗО, со стороны СЗО необходимо направить заявку в техническую поддержку ЕСПД на электронную почту оперативного дежурного СЦ Министерства цифрового развития mcszo@digital.gov.ru . В заявке требуется указать: адрес СЗО, IP-адреса ресурсов, протоколы и порты назначения, до которых должен быть предоставлен доступ без контент-фильтрации. Важно! В соответствии с ГК, в рамках предоставления услуги ЕСПД, не предусматривается открытие свободного доступа из сети Интернет к ресурсам СЗО, в связи с чем возможны случаи, когда работа тех или иных систем через сеть ЕСПД невозможна (например: СКУД).

3. АРМ – закрытого сегмента для работы с персональными данными, аналогично работе в сети ЕСПД.

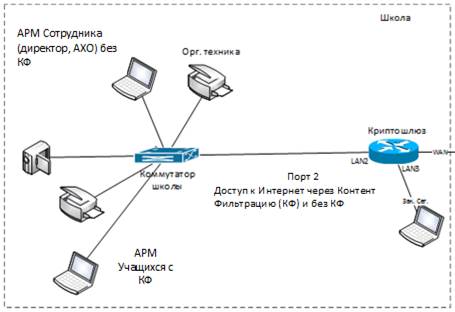

Схема подключения СЗО к ЕСПД (без ЦОС)

Схема подключения СЗО к ЕСПД (с ЦОС)

Закрытый сегмент ЕСПД

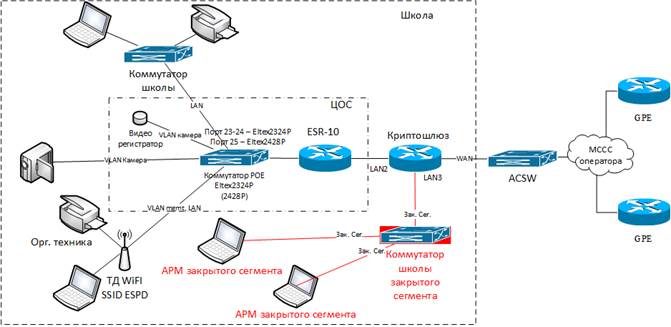

Согласно технического решения по созданию закрытого сегмента сети ЕСПД (аттестованного сертификатами ФСБ/ФСТЭК) смешивать в одном коммутаторе закрытый и открытый сегмент нельзя. Сети закрытого и открытого сегмента должны быть физически разделены. Схема подключения АРМ закрытого сегмента представлена на схеме. Для подключения более одного АРМ к закрытому сегменту сети ЕСПД требуется установка отдельно коммутатора, который подключается к закрытому сегменту.

Ресурсы закрытого сегмента ЕСПД:

Ресурсы на площадке МинЦифры НСО:

upu.nso.espd. A 10.236.128.65

detsad.nso.espd. A 10.236.128.70

sadik.nso.espd. A 10.236.128.71

regsadik.nso.espd. A 10.236.128.72

school.nso.espd. A 10.236.128.80

regschool.nso.espd. A 10.236.128.81

mais2.nso.espd. A 10.236.128.90

ris-gmp.nso.espd. A 10.236.128.100

mis.egisz.nso.espd. A 10.236.128.110

sedd.nso.espd. A 10.236.128.120

sedd-cm.nso.espd. A 10.236.128.121

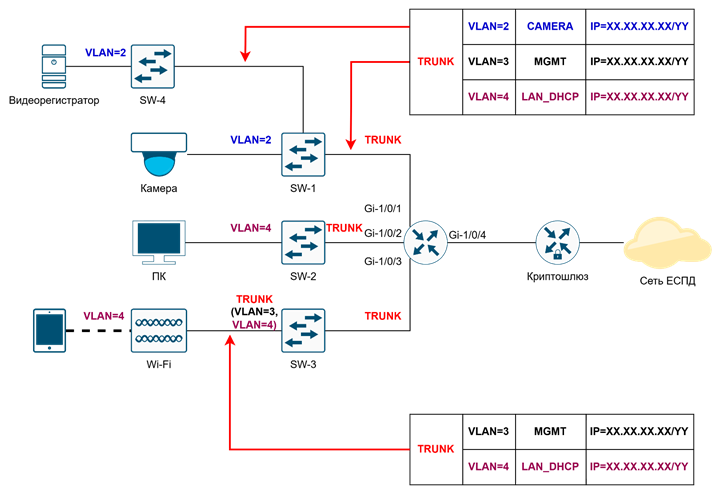

Назначение VLAN в сети ESDP

Вопросы ответа:

1. Можно один АРМ с двумя сетевыми картами подключить к открытому и закрытому сегментам сети ЕСПД.

1. Нет нельзя, это нарушение модели угроз. АРМ под закрытый сегмент должен быть отдельно выделенный.

2. Доступ к ФИС ГИА и ФИС ФРДО из закрытого сегмента ЕСПД.

2. Эти системы используются во всех существующих школ. Работает в настоящее время через «открытый» сегмент с использованием программных клиентов VipNet. Перевод в «закрытый» сегмент находится в работе с Рособрнадзором и Минцифрой РФ. Срок решения не определен, решение будет за Минцифрой РФ. Система в данный момент полностью работоспособна в открытом сегменте ЕСПД через программные VipNetы обслуживаемые Рособрнадзором самостоятельно. Дополнительных действий с нашей стороны не требуется.

Уважаемые коллеги!

В соответствии с государственным контрактом от 30.12.2021 № 0410/151 и Регламентом технической поддержки, просим обращаться в службу технической поддержки Заказчика (8-800-301-34-14 / mcszo@digital.gov.ru) при обнаружении проблем с оказанием образовательным организациям следующих Услуг по:

- предоставлению с использованием единой сети передачи данных доступа к государственным, муниципальным, иным информационным системам и к информационно-телекоммуникационной сети «Интернет» (далее – сеть «Интернет»);

- передаче данных при осуществлении доступа к государственным, муниципальным, иным информационным системам и к сети «Интернет»;

- защите данных, обрабатываемых и передаваемых при осуществлении доступа к государственным, муниципальным, иным информационным системам и к сети «Интернет»;

- обеспечению ограничения доступа к информации, распространение которой в Российской Федерации запрещено в сети «Интернет» для образовательных организаций;

- мониторингу и обеспечению безопасности связи при предоставлении доступа к государственным, муниципальным, иным информационным системам и к сети «Интернет»;

- организации подключения к единой сети передачи данных образовательных организаций и избирательных комиссий, по передаче данных при осуществлении доступа к этой сети;

- настройке локальных вычислительных сетей, подключенных к ЕСПД;

- обеспечению функционирования доступа к ЕСПД на всех АРМ.

С Регламентом технической поддержки при оказании Услуги (включая информацию о контактах, порядке взаимодействия и решения обращений) Вы можете ознакомиться на сайте https://espd.rt.ru

Обращаем внимание, что сроки устранения неисправностей указаны в рабочих часах.

По вопросам подключения к ЕСПД АРМ, находящихся в зданиях (сооружениях), не вошедших в заявки на оказание услуг связи – обращаться в Министерство просвещения субъекта Российской Федерации.

По остальным Услугам, предоставляемым Вашей организации со стороны ПАО «Ростелеком», порядок взаимодействия и контакты остаются без изменений:

- по контрактам, заключенным образовательными учреждениями самостоятельно, на уровне региона (ВАТС, WI-FI, видеонаблюдение и т.д.) необходимо обращаться по указанным в контракте контактам технической поддержки;

- по проекту «Цифровая образовательная среда» (если подключение к интернету осуществляется через портал Госуслуг) необходимо обращаться в региональное Министерство просвещения Российской Федерации (привязка педагогических работников к образовательной организации производится по инструкции, размещенной на портале Госуслуг по ссылке https://www.gosuslugi.ru/help/faq/registraciya-2181/3123 «Как присоединить к профилю компании сотрудников»).

С уважением,

ПАО «Ростелеком»

Приложение

Наименование организации (МБОУ Ивановская СШ)	ПАО «Ростелеком»
Индекс, Полный адрес организации: (593276 д. Иваново, ул. Ивановская, д. 14, Ивановского района, Ивановской области)
Исх. № документа (Исх. №__ от « __ » ________2022 года)

Заявление

Администрация МБОУ Ивановская СШ Ивановского района, Ивановской области просит о полном отключении КФ с административных ПК, имеющих следующие IP адреса:

1.IPv4 – 10.34.3.68

2. IPv4 – 10.34.3.69

Директор школы Иванов Иван Иванович гарантирует отсутствие доступа учащихся к данным ПК.

Контактное лицо: Петров Иван Иванович, телефон (8-888-348-5000), E-Mail : (Ivanovo@gmail.com).
